SPEICHERAUFBAU
Bei der Montage können jeweils mehrere Module zu einer Batterie zusammen gebaut werden. Die Anzahl der Batterien ergibt sich aus der zu speichernden Wärmemenge. Die Anlage wird zwischen bauseits vorhandener oder neu errichteter Solaranlage (Wärmegewinnungsanlage) und Heizungsanlage installiert.
Als Wärmedämmung werden zurzeit je nach Einbauart und örtlicher Gegebenheit verschiedene Dämmstoffe und Dämmstoffstärken, unter anderem XPS und Glasschaum erprobt. Die Montage der Wärmedämmung erfolgt nach Herstellerangaben des jeweils verwendeten Fabrikates. In den Fugen zwischen den Modulen können Leitungen und Kabel verlegt werden. Die Fugen dienen außerdem dazu Längenänderungen, die aufgrund der Temperaturschwankungen auftreten, auszugleichen.

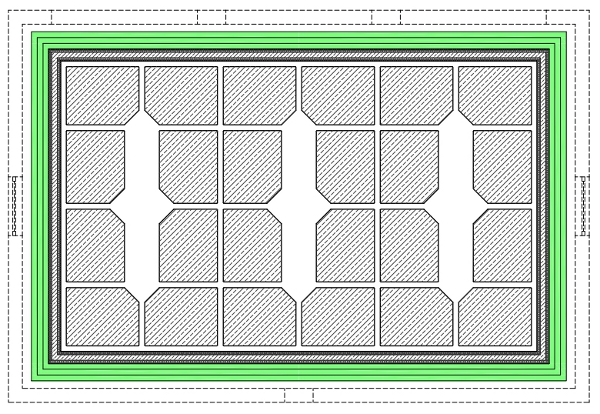

Der Trick mit dem "schrägen" Eck bietet durch entsprechende Anordnung der Module einen Installationsschacht für die zu verlegenden Anschlussrohre und Kabel. Somit kann die Wärmedämmung ohne zusätzliche Ecken und Kanten geradlinig angebracht werden.
Durch eine Montage einer entsprechenden Steuerung kann die Anlage als Schichtenspeicher installiert werden. Die Vorteile ergeben sich in der wesentlich besseren Ausnutzung der gespeicherten Energie.
Schaltplan als PDF zum Download
|
